LED-Blitzer

 März 2006


-----


Ausgangssituation

Eine blinkende LED ist immer nett. Aber wie geht das, dass die LED monatelang mit einer Batterie blinkt?



Meine Lösung

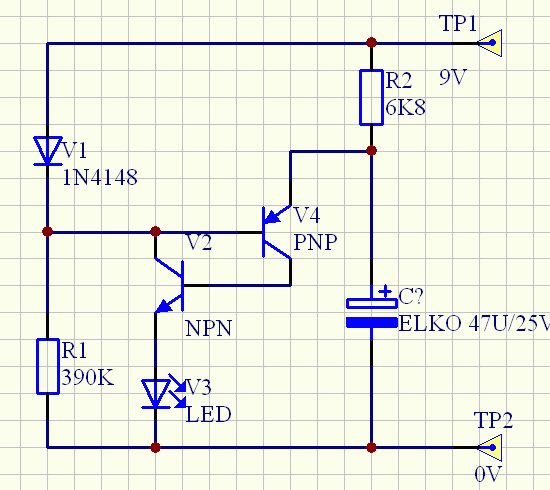

Hier kommt eine Blitzschaltung, die mit ganz wenigen Bauteilen auskommt:

[Bild(17.0k)]

Die Transistoren sind irgendwelche Kleinsignaltypen z.B. BC639/BC640.
An einer 9V-Blockbatterie blitzt das Ding unglaublich lange.

  Die zwei Transistoren bilden so was wie einen Thyristor. Der Kondensator wird langsam aufgeladen. Irgendwann ist eine Schwellspannung erreicht, bei der der Thyristor zündet und den Elko über die Led entlädt - blitz - und wieder von vorn.

  Wenn die Batterie schwächer wird, geht das einfach langsamer...
-----
