Steckdosenfeld

 April 2011



Ausgangssituation

Auf meinem Basteltisch tummeln sich viele Mehrfachsteckdosen. Und nun ist das letzte Loch voll. Da könnte ich nun die nächste 3-fach oder 5-fach Steckdose dranhängen. Aber irgendwie geht mir der Kabelverhau auf den Geist.




Meine Lösung

Ich baue mir meine Vielfachsteckdose selbst!

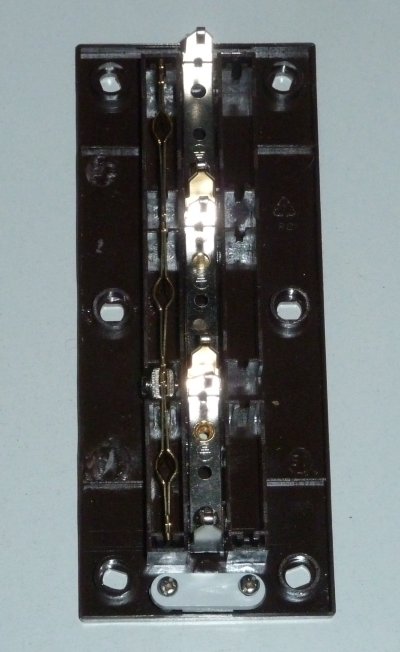

  Dazu habe ich mir 8 billige 3-fach-Aufputzsteckdosen (Düwi) kommen lassen. Leider fehlte bei einer die rechte Kontaktreihe:

[Bild(40.9k)]


Aber der Händler hat zum Glück prompt eine Ersatzdose geliefert.

  Die 8 Steckdosen habe ich auf ein Brett gespaxt und verkabelt. Das war aufwändiger als gedacht: die Steckdosen sind dermaßen billig gemacht, dass man den Schutzleiter weder als Draht noch als Litze angeklemmt bekommt. Eigentlich egal - meine Geräte haben meist gar keinen Schutzleiter . Aber da ich irgendwie doch stark am Leben hänge, wollte ich darauf nun doch nicht komplett verzichten.
Also habe ich ans Ende jedes grün-gelben Kabels einen Ringkabelschuh gelötet und den dann angeschraubt.

  Nun habe ich also 24 Steckdosen:

[Bild(28.2k)]



  Von denen ist jede 3er-Dose schaltbar. Für die 8 Schalter habe ich mir mal was besonderes gebaut: Zugschalter.

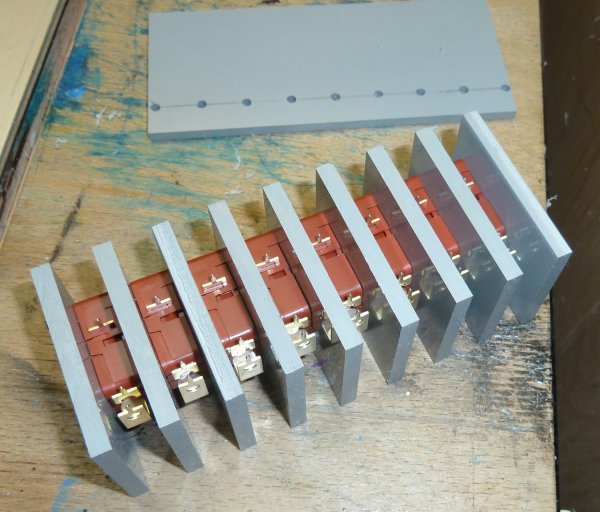

  Dazu habe ich 8 Mikroschalter durch PVC-Platten getrennt aneinandergereiht:

[Bild(47.8k)] [Bild(65.6k)]


Die Taster werden von Zugriegeln betätigt, die ich als Laubsägearbeit (auf der Dekupiersäge) zugeschnitten habe. Hier ein erster Probeaufbau:

[Bild(35.5k)]

Mit Kabel dran sieht's so aus:

[Bild(47.7k)]

Das Gebilde habe ich vorne an meinen Basteltisch geschraubt:

[Bild(52.3k)]

Das Schöne an den Zughebeln ist: Wenn ich Feierabend mache, muss ich nur mit der flachen Hand die Hebelchen reindrücken - schon ist alles aus!

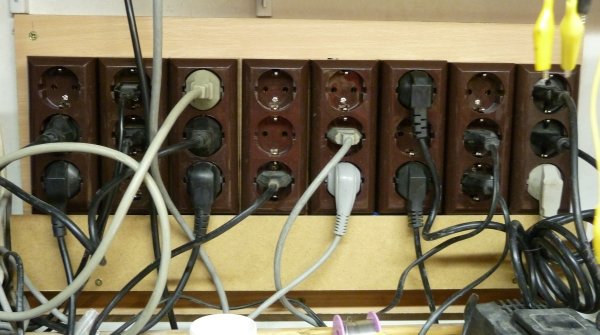

  Das Steckdosenfeld kam hinten an die Wand hinter dem Basteltisch:

[Bild(48.3k)] [Bild(50.8k)]

Vielleicht ringe ich mich auch noch mal zu einer Beschriftung durch.


-----


  Übrig bleibt ein Haufen rausgerissener Mehrfachsteckdosen:

[Bild(62.3k)]


-----
